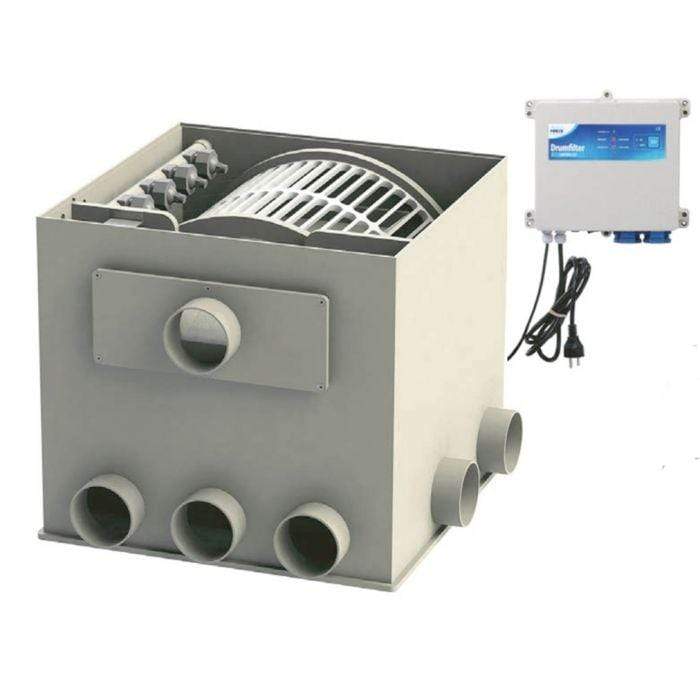

Warum der Trommelfilter XL AquaForte?
- Extra niedrige Einbauhöhe von nur 10 cm über dem Wasserspiegel.
- Separat austauschbare Filterelemente mit 75 Mikron.
- Professionelle Steuerung per Software.
- Geeignet für pumpen- und schwerkraftbetriebene Anlagen.
- Max. Durchfluss 35 m³/h.
Funktionsweise
- Trommelfilter sind vollautomatische Vorfilter. Das Wasser gelangt über die Einlasskammer in den Trommelfilter und passiert ein trommelförmiges Sieb. Die Trommel ist mit einem 75-Mikron-Edelstahlgewebe ausgestattet, das bedeutet, dass Schmutzpartikel größer als 0,07 mm nicht hindurchgelangen. Diese Schmutzpartikel haften an der Innenseite der Trommel, wodurch immer weniger Wasser hindurchfließen kann. Dies führt zu einem Wasserstandsunterschied zwischen innen und außen an der Trommel. Der Schwimmerschalter erkennt diesen Unterschied und löst den Spülvorgang über die Steuereinheit aus. Je nach Verschmutzungsgrad bestimmt das Gerät selbst, wann die Düsen das Sieb spülen müssen. Der Schmutz wird dann in die Kanalisation gespült. Sie entscheiden selbst, ob die Düsen mit Leitungswasser (Mindestdruck 1,5 bar) oder mit sauberem Teichwasser spülen. Das gefilterte Wasser passiert das Sieb und wird anschließend zum Hauptfilter geleitet.
Technische Daten
- Vollständig aus PP gefertigt.
- Steuereinheit mit spezieller Software, inklusive zahlreicher Sicherheitsoptionen wie sanftem Motorstart, Motorschutz gegen Überstrom, manuelle Spültaste, standardmäßig 1 Spülvorgang pro Stunde usw.
- 48 V DC Motor.
- Geeignet für pumpen- und schwerkraftbetriebene Anlagen (Einlass- und Trommelkammer sind beide mit einer Montageklammer versehen). Schwimmer höhenverstellbar.
- Mit Überlaufschutz ausgestattet.
- Einlass 3 x Ø110 mm, Auslass 2 x Ø110 mm.
- Nur 1 Kabel von der Steuereinheit zum Trommelfilter (es teilt sich in 3 Kabel auf: Motor, Schwimmer und Deckelschalter).
- Ausgestattet mit einem Deckelschalter (unterbricht die Stromzufuhr zum Motor, den Anschlüssen der Spülpumpe und der UV-C-Sicherheitseinrichtung).
- Kompakter Körper (L x B x H): 62 x 62 x 55 cm.
INSTALLATION
Achten Sie darauf, dass der Trommelfilter auf einem festen und ebenen Untergrund (waagerecht!) steht. Der Trommelfilter eignet sich sowohl für die Schwerkraft- als auch für die Pumpenversorgung. Standardmäßig ist der Schwimmer bei Schwerkraftanlagen in der Trommelkammer montiert. Bei Schwerkraftanlagen beträgt die Montagehöhe mindestens 10 cm über der Oberkante der Ablaufrinne (siehe Abbildung). Die Oberkante der Ablaufrinne bildet die maximale physische Barriere für den Wasserspiegel (wenn die Pumpe nicht in Betrieb ist). Wird der Filter tiefer platziert, fließt das Wasser automatisch über diese Rinne zum Abfluss! Eine sichere Grenze liegt 1-2 cm unterhalb dieser Rinnenkante. Beachten Sie, dass bei ausgeschalteter Pumpe noch Wasser in der Rohrleitung in Bewegung ist, was zu einer „Schwankung“ des Wasserspiegels führen kann, sodass etwas Wasser über die Rinne abfließen kann.
Der Trommelfilter verfügt über 3 Einlässe mit Ø110 mm. Wenn nicht alle 3 Einlässe genutzt werden, wird empfohlen, den mittleren Einlass zu verschließen. Das Wasser fließt nicht direkt über die linken und rechten Einlässe in die Trommel, sondern gelangt durch die Wand der Zulaufkammer hinein, wodurch das Wasser langsamer in die Trommel fließt. Wenn alle Einlässe verwendet werden, sollte der Einlass mit dem geringsten Durchfluss (z. B. ein Skimmer oder der am weitesten vom Trommelfilter entfernte Bodenablauf) an den mittleren Einlass angeschlossen werden. Es wird empfohlen, alle Einlässe des Trommelfilters mit einem Schieber zu versehen, um den Durchfluss pro Einlass separat regeln zu können.
TIP: Es wird außerdem empfohlen, jeden Zulauf separat direkt in den Abfluss zu leiten, um beispielsweise die Bodenabläufe direkt spülen zu können, ohne das restliche Filtersystem zu überlasten. (Siehe Beispielschema der Schwerkraftanlage).
Wenn Sie den Filter in einer pumpenbetriebenen Anlage verwenden möchten, müssen Sie den Schwimmerschalter von der Trommelkammer zur Schwimmerhalterung in der Zulaufkammer versetzen. Drehen Sie dabei den Schwimmer um 180 Grad (siehe Abbildung). Achten Sie bei einer pumpenbetriebenen Anlage auch darauf, dass das Überlaufrohr mit Manschette auf der richtigen Höhe angebracht ist. Im Falle eines Bruchs sorgt dieses Überlaufrohr dafür, dass das (ungefilterte) Wasser in die Trommelkammer abfließt und anschließend zurück zum Teich geleitet wird.
Das Gehäuse des Trommelfilters ist aus PP gefertigt; es ist nicht möglich, Klebstoff (PVC) zu verwenden. Verwenden Sie standardmäßig Abwasser-Manschetten oder flexible Abflussanschlüsse (fragen Sie Ihren Lieferanten um Rat).
Die Steuereinheit ist spritzwassergeschützt (IP65) und muss trocken sowie vor Sonnenstrahlen geschützt montiert werden.
